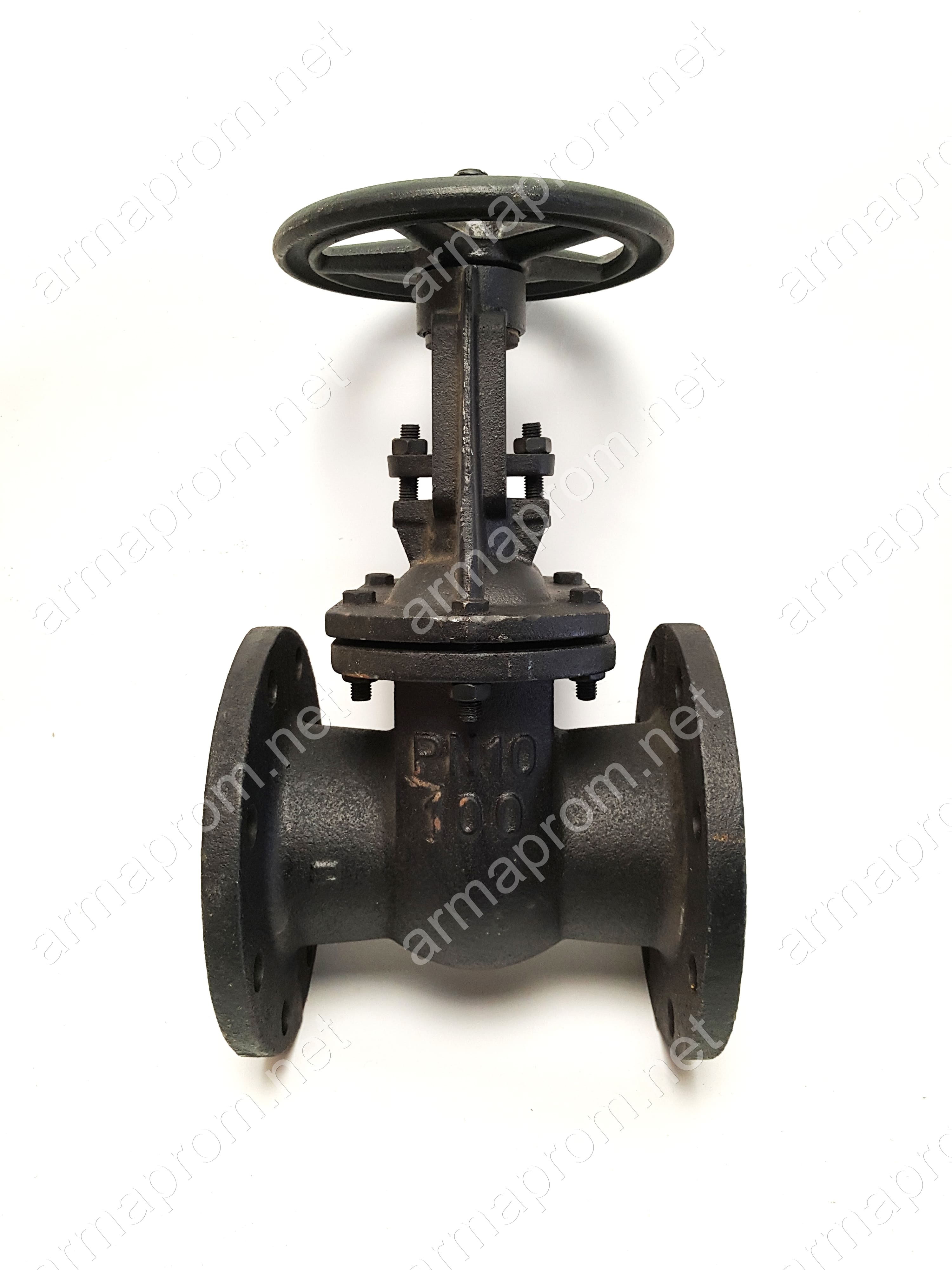

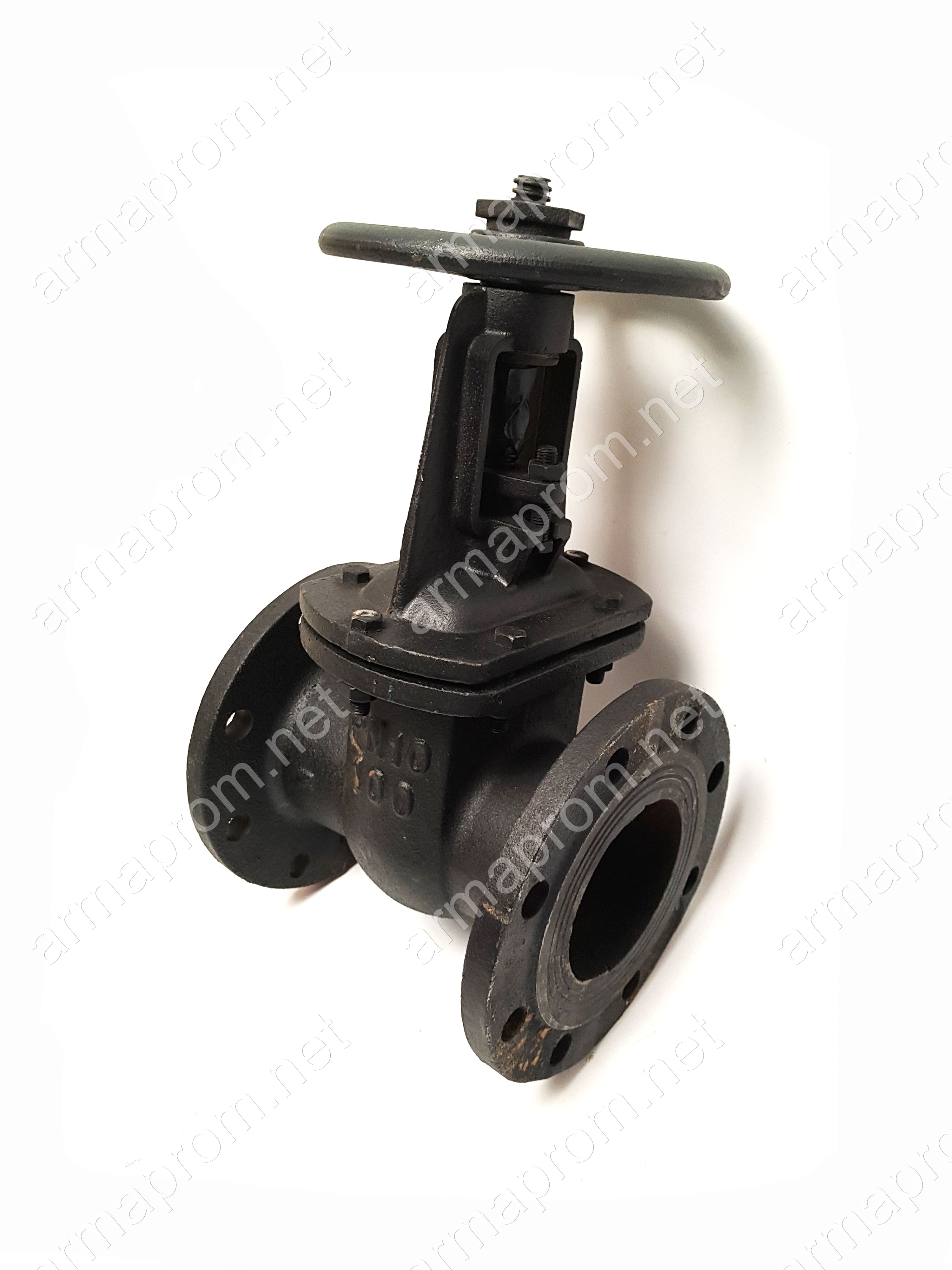

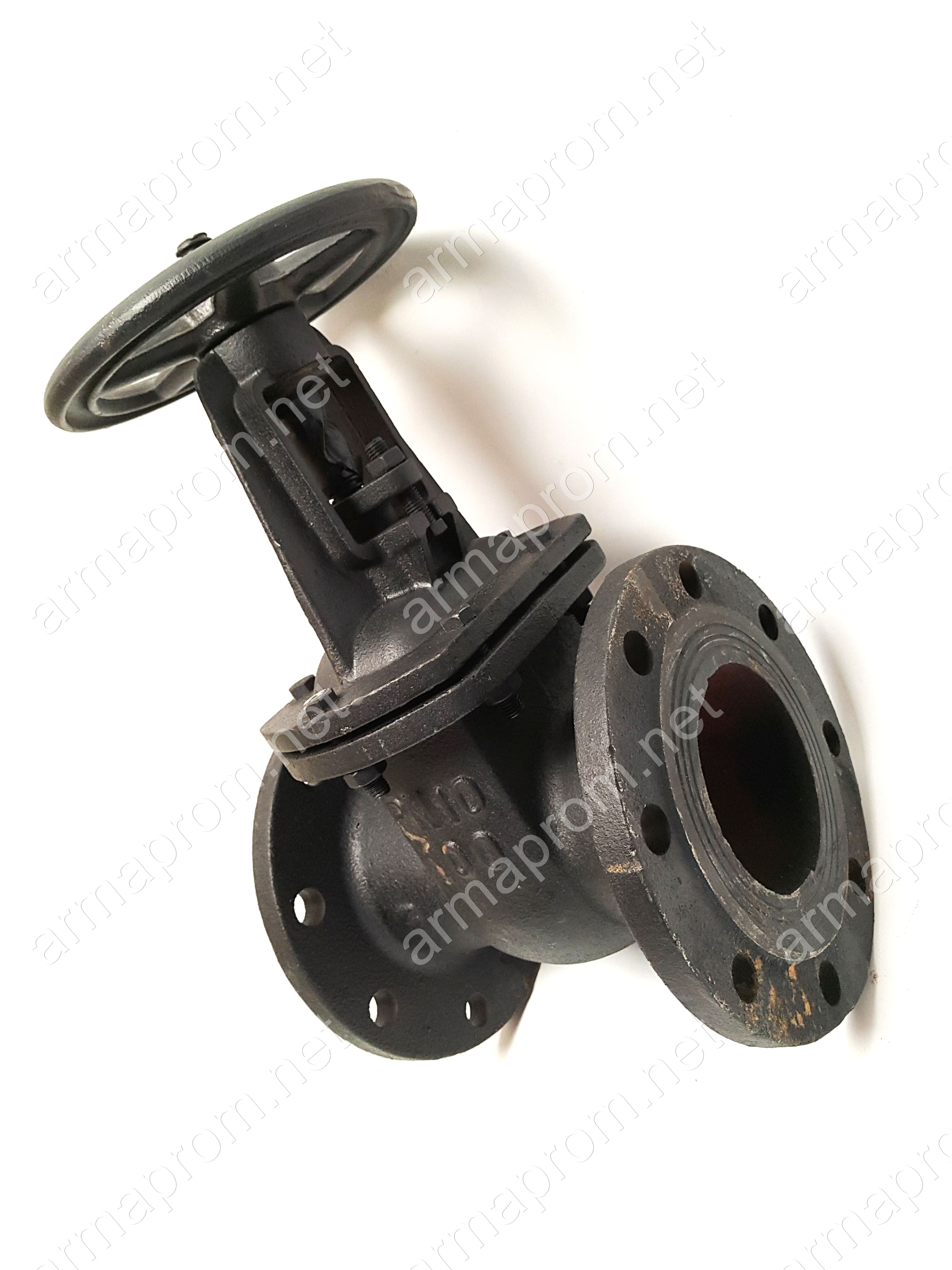

Засувка чавунна 30ч6бр Ду80

Умовний прохід: Ду80
Матеріал корпуса: чавун
Робочий тиск: 10 бар (10 кг/см2)
Ущільнення: PTFE (фторопласт)
Робоче середовище: вода, пар, масла, нафтопродукти, луг
Температура робочого середовища: - до +225 °C
Приєднання: фланцеве
Керування: ручне

Засувка чавунна 30ч6бр Ду80 — це ефективний запірний пристрій, призначений для використання на трубопроводах, що транспортують воду, пар, масла, нафтопродукти, а також хімічно активні речовини, такі як луги, бензольні вуглеводні, феноляти та інші.

Особливості та переваги:

• Надійна конструкція: простота механізму забезпечує тривалий термін експлуатації та стійкість до навантажень.
• Мала будівельна довжина: дозволяє використовувати засувку в обмежених просторах.
• Гідравлічна ефективність: мінімальний опір потоку при повністю відкритій засувці.
• Гнучкість монтажу: можливість подачі робочого середовища в будь-якому напрямку.
• Запобігання гідроударам: поступове відкриття-закриття мінімізує ризик пошкодження системи.
• Ремонтопридатність: конструкція дозволяє замінювати або підтягувати ущільнення шпинделя, що значно подовжує термін служби.

Цей тип засувки відповідає умовам експлуатації згідно з ГОСТ 15150-69 і є оптимальним вибором для промислових трубопровідних систем.

1. Корпус
2. Клин
3. Диски
4. Шпиндель
5. Кришка
6. Сальник
7. Втулка різьбова
8. Маховик

Таблиця розмірів:
