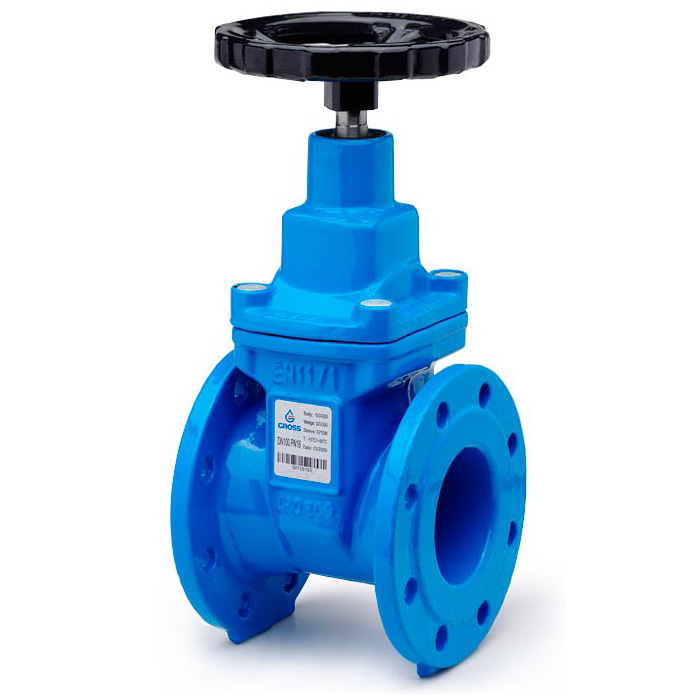

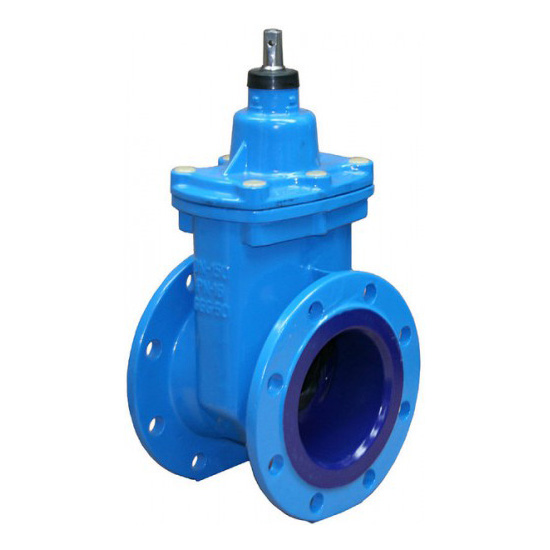

Засувка 30ч39р Ду200 Ру16 з обрезиненим клином

Умовний прохід: Ду200
Матеріал корпуса: чавун
Робочий тиск: 16 бар (16 кг/см2)
Ущільнення: EPDM
Робоче середовище: вода, мильні розчини, солона вода, лужні розчини, стічні води, рідкі неагресивні середовища
Температура робочого середовища: від -30 °C до +130 °C
Приєднання: фланцеве
Керування: ручне

Засувка 30ч39р Ду200 Ру16 з обрезиненим клином  — це різновид запірної арматури, де запірний елемент (клин) покритий спеціальним гумовим шаром для забезпечення герметичності та захисту від зносу. Вона використовується для повного перекриття потоку робочого середовища в трубопроводах і не призначена для регулювання його інтенсивності.

Засувка 30ч39р Ду200 Ру16 з обрезиненим клином  застосовуються в системах водопостачання та водовідведення (питна і технічна вода); в системах теплопостачання (системи гарячого водопостачання), зрошення та меліорації, промислових підприємств (для транспортування нейтральних і слабкоагресивних рідин), каналізаційних систем (у тому числі стічних вод із домішками).

Корпус виготовляється з чавуну або сталі, а гумове покриття підбирається залежно від умов експлуатації (температура, хімічний склад середовища).
Засувки з обгумованим клином не рекомендується використовувати для транспортування абразивних матеріалів або середовищ із високим вмістом твердих частинок, які можуть пошкодити гумове покриття.

1. Корпус
2. Клин
3. Гайка штока
4. Прокладка
5. Кришка
6. Шток
7. Стопорне кільце
8. Втулка
9. Ущільнююче кільце
10. Сальник
11. Маховик

Таблиця розмірів:
