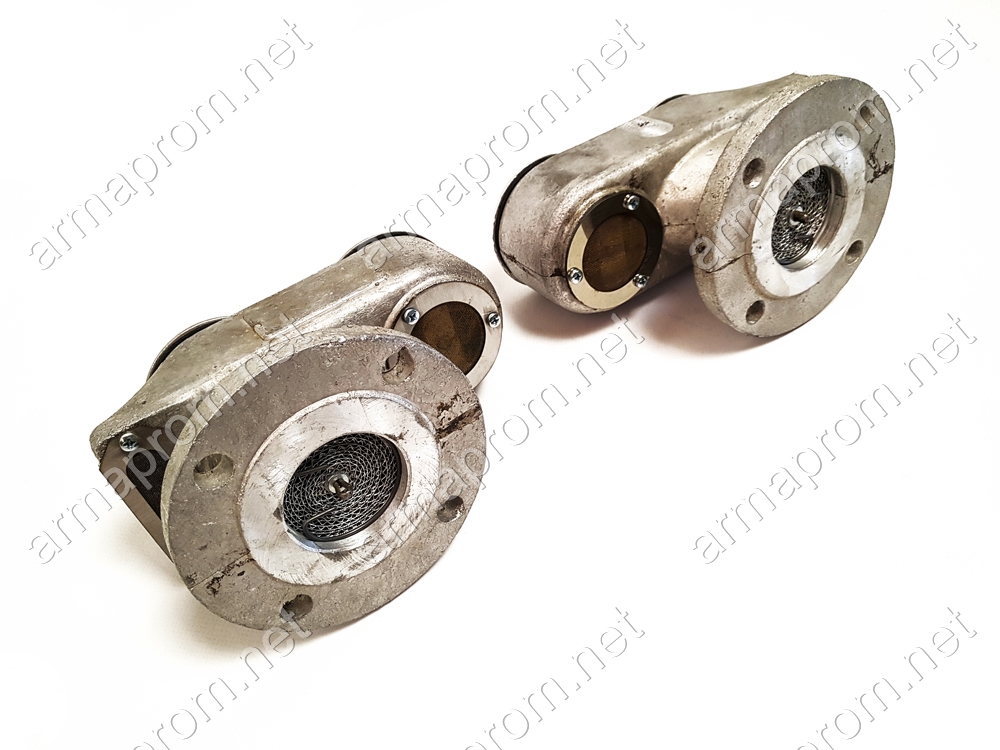

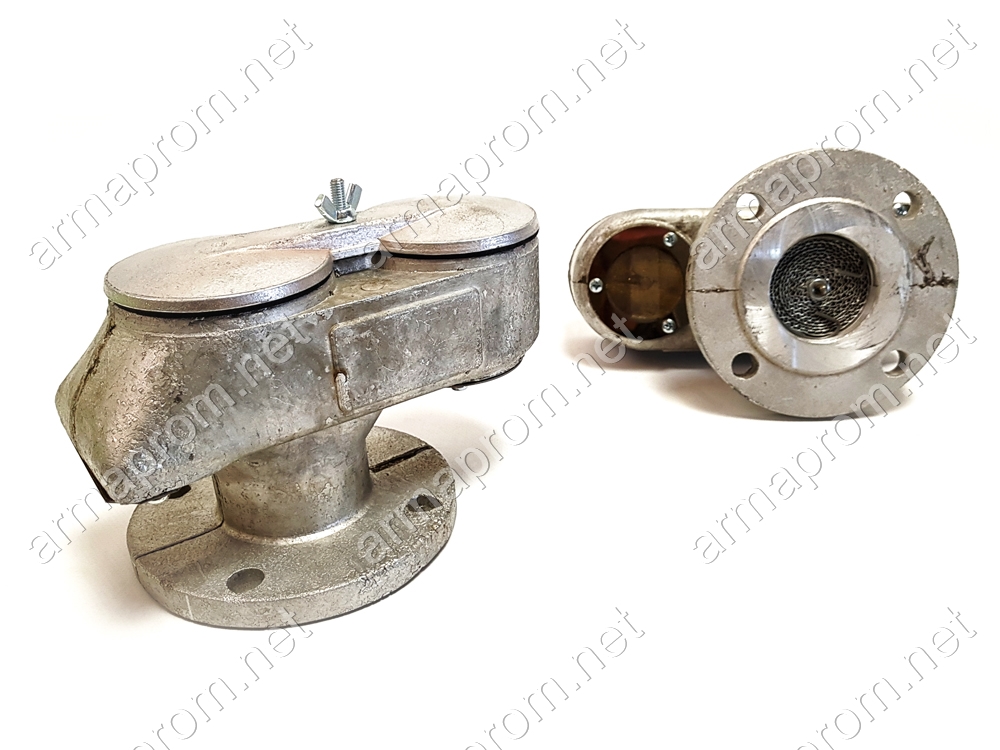

СМДК-100 АА Суміщений механічний дихальний клапан

СМДК-100 АА Суміщений механічний дихальний клапан з алюмінієвим корпусом призначений для використання в резервуарах і ємностях, які застосовуються для зберігання, закачування, викачування та транспортування продуктів нафтової промисловості, газу, дизельного палива та інших вибухонебезпечних середовищ.

Цей клапан оснащений фланцевим з'єднанням і монтується зверху резервуара на спеціальний фланцевий патрубок.

Клапани СМДК-100 АА випускаються в різних варіантах виконання: з корпусами з алюмінію, сталі або нержавіючої сталі, а також з внутрішніми касетами з алюмінію чи нержавіючої сталі залежно від вимог замовника.

СМДК-50 АА виконує функцію регулятора тиску в ємностях, одночасно забезпечуючи захист від проникнення полум'я або іскор завдяки вбудованій вогнезагороджувальній касеті.

1. Корпус
2. Вогневий запобіжник
3. Клапан тиску
4. Клапан вакууму
5. Вантаж
6. Кришка
7. Важіль
8. Баранчик гайка
9. Прокладка
10. Сітка знімна
11. Сітка знімна
12. Напрямна вісь
13. Кільце стопорне
