Поліклиновий ремінь PJ-профіль

130.00₴ шт.

Робоча температура: від -30°C до +90°C
Матеріал: резина

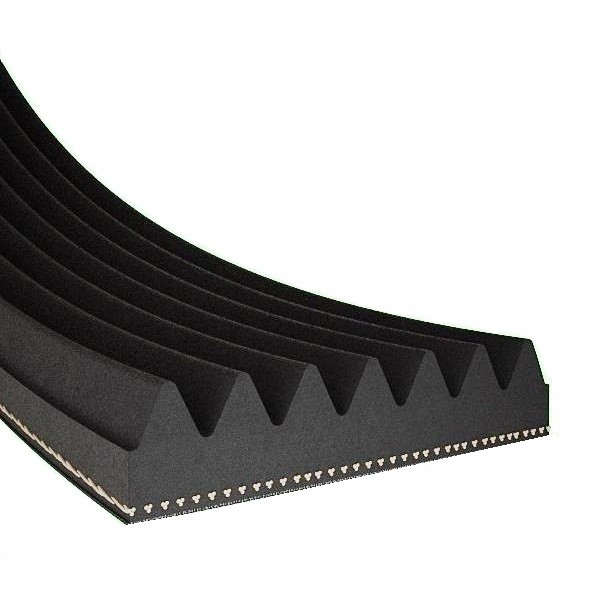

Полікліновий ремінь (ручейковий) PJ-профілю — це гнучкий приводний елемент, призначений для ефективної передачі енергії між шківами у компактних механізмах. Його конструкція передбачає кілька паралельних клиноподібних ручейків, які забезпечують збільшену площу контакту і стабільну роботу без прослизання.

Завдяки високому коефіцієнту корисної дії (до 98%), здатності працювати на швидкостях до 60 м/с та температурному діапазону від –30 до +80 °C, ці ремені забезпечують надійну і безшумну роботу в компактних приводах. Вони стійкі до пікових навантажень, мають низький рівень вібрацій та знижене електростатичне накопичення.

Сфери застосування: побутова техніка, медичне обладнання, вентиляційні системи, автоматизовані механізми, офісна техніка та інші пристрої з обмеженим простором для приводу.

Поліклінові ремені складаються з трьох основних елементів:

  1. Несучий шар – виготовлений із композитних високоміцних ниток з низьким подовженням, що забезпечує стабільність форми та надійність при передачі високих навантажень.

  2. Еластичне покриття – захищає каркас від механічного зносу, впливу зовнішнього середовища та продовжує термін експлуатації ременя.

  3. Зубчаста основа – складається з паралельних V-подібних клинів (ручейків), які рівномірно розподіляють навантаження по ширині ременя та забезпечують ефективне зчеплення зі шківами.

Приклад маркування поліклінового ременя:
7PK 1320 – ремінь з 7 клинами PK-профілю та робочою довжиною 1320 мм

Таблиця розмірів:

Профіль Відстань між зубами, W Висота, h Мін. діам. шківа, мм Конвертація довжини, мм
PK (промисловий) 3,56 4,6 45 La = Li + 35
Lp = Li + 14



Профіль Відстань між зубами, W Висота, h Мін. діам. шківа, мм Конвертація довжини, мм
PL 4,7 7 75 La = Li + 44
Lp = Li + 22
PM 9,4 13 180 La = Li + 82
Lp = Li + 54
PH 1,6  2,5 13 La = Li + 16
PJ (еластичний) 2,34  3,5

 43
56

La = Li + 21
Lp = Li + 9
