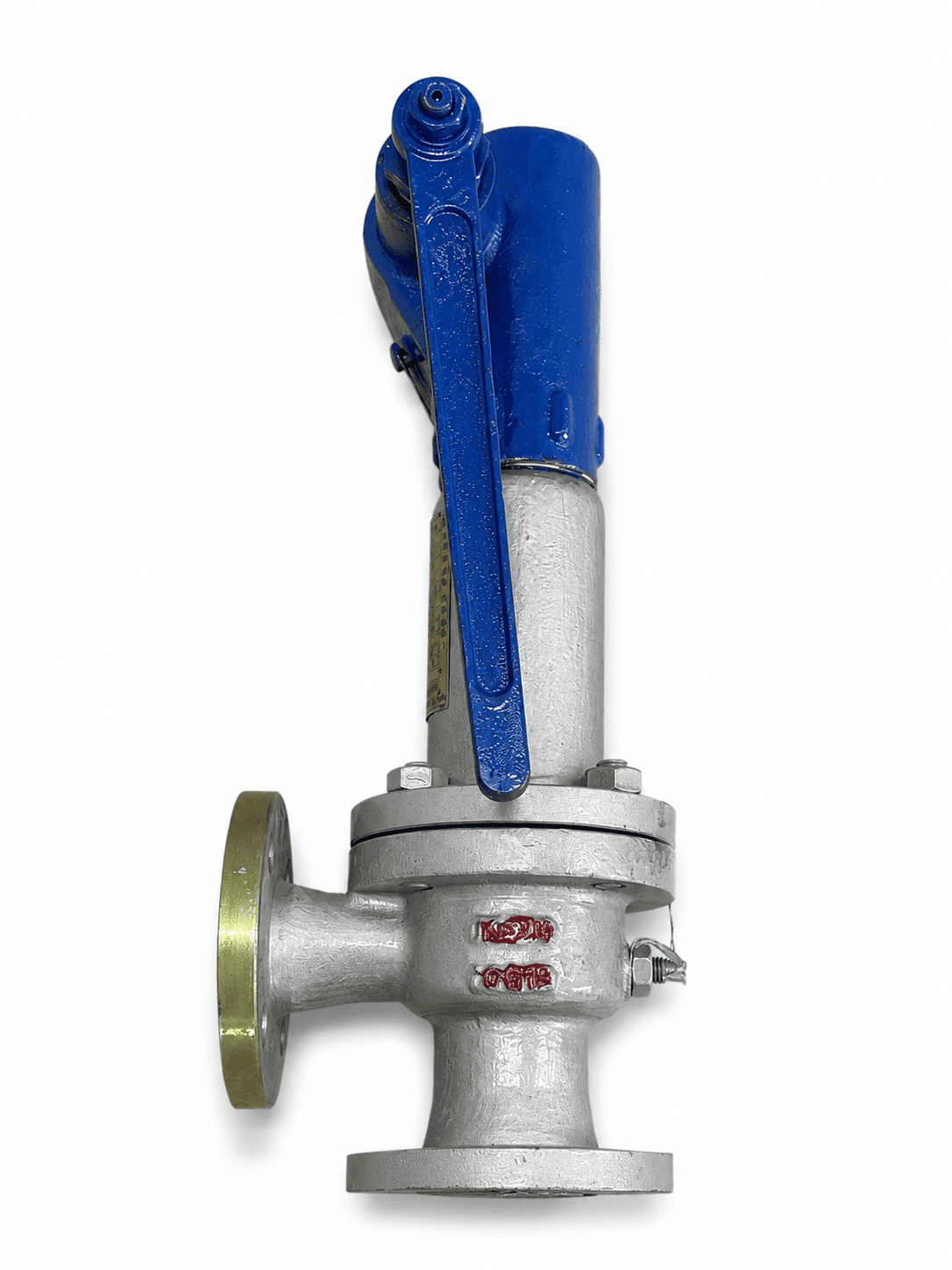

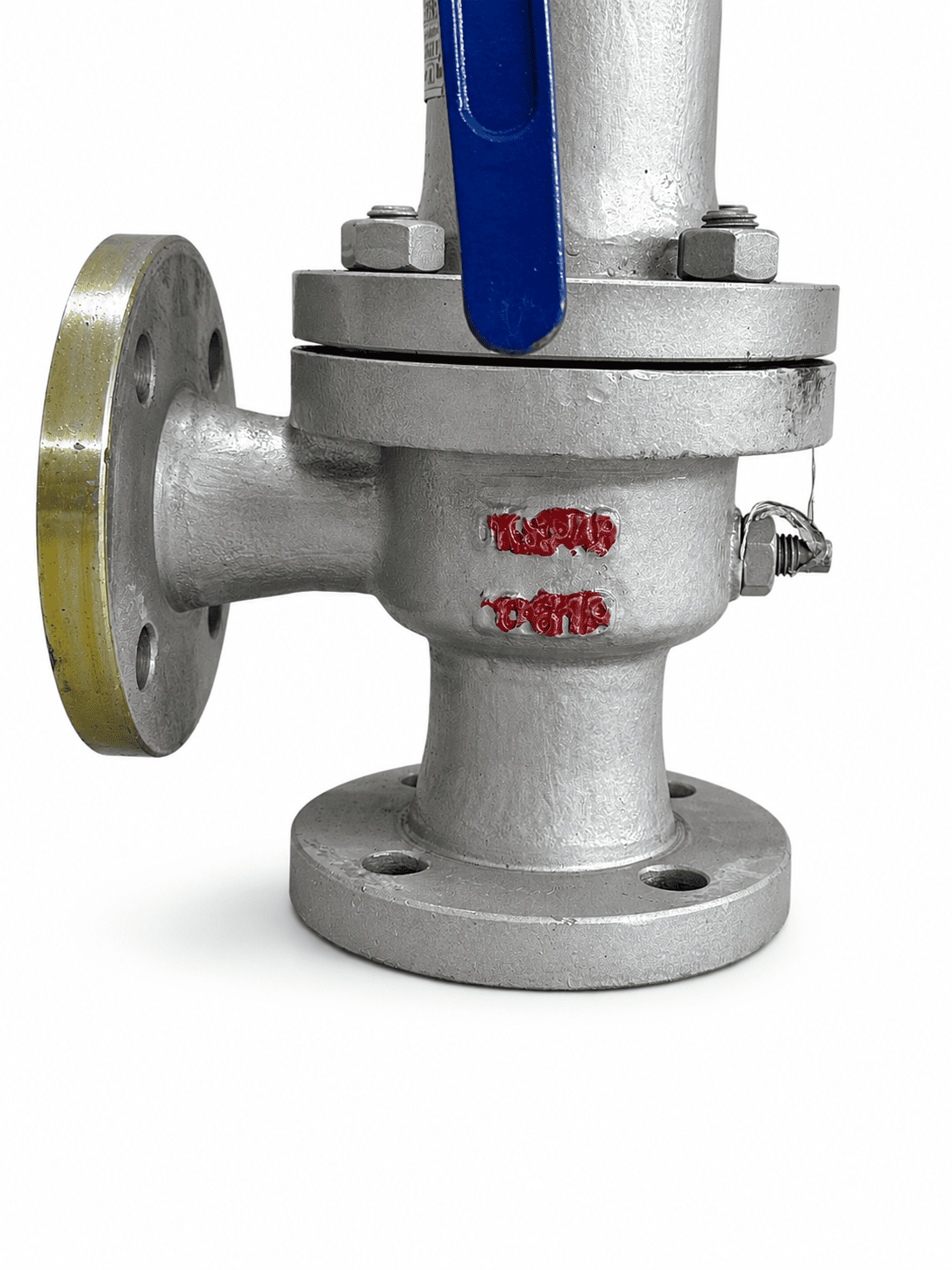

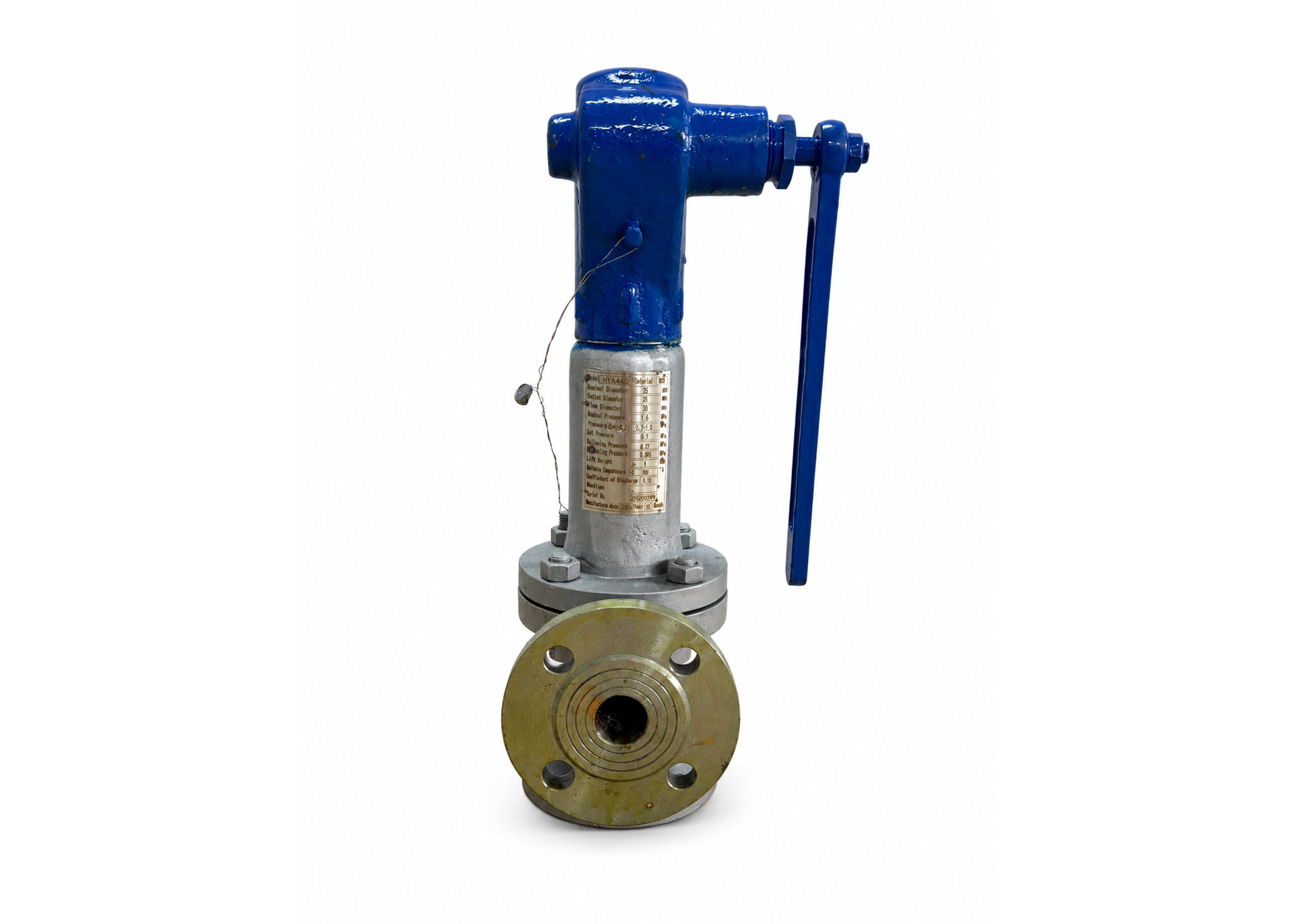

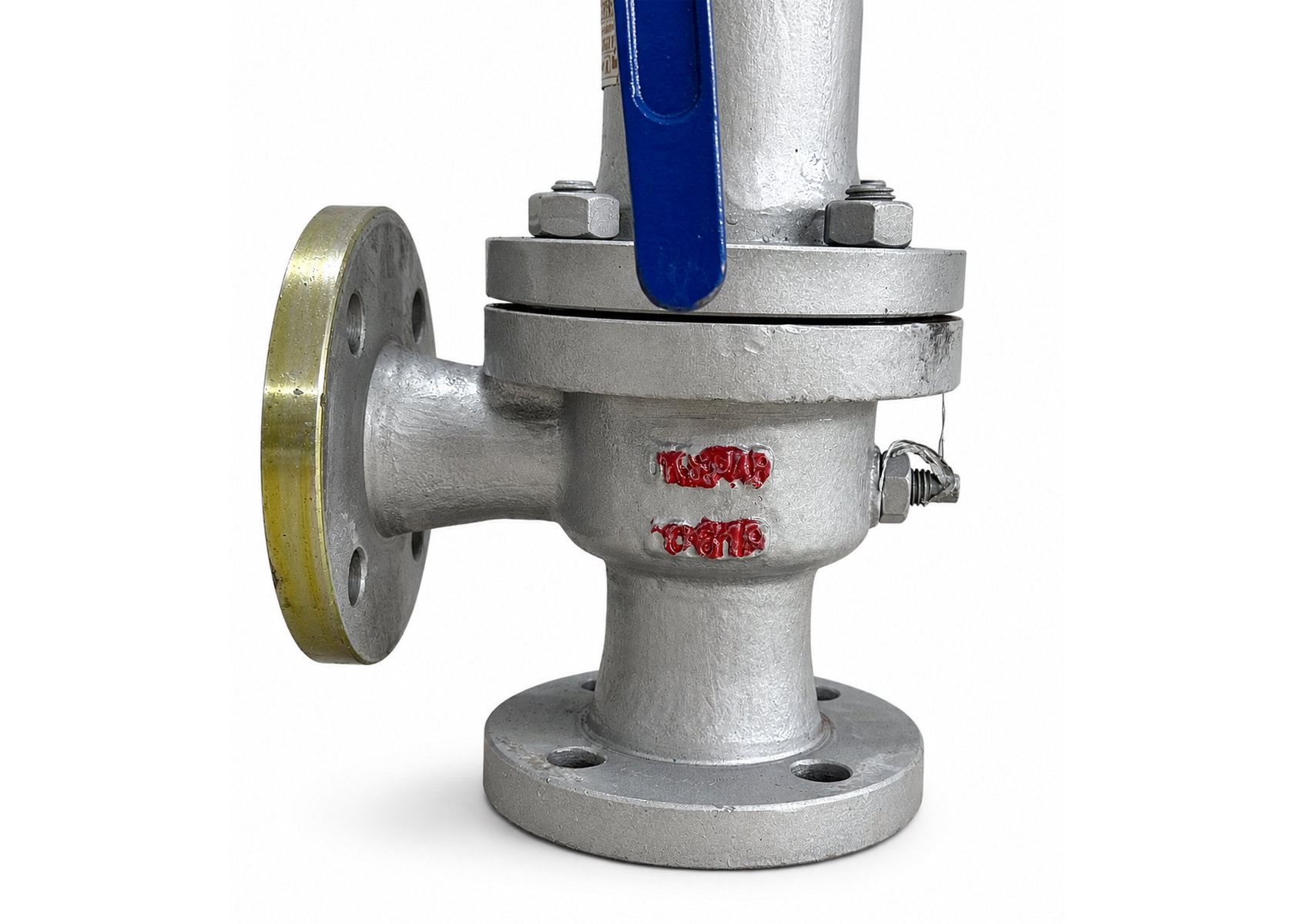

Клапан запобіжний фланцевий Ду 25х25 Ру16

12000.00₴ шт.

Купити

Клапан запобіжний фланцевий Ду 25х25 Ру16

Умовний прохід: Ду20 - Ду200
Робочий тиск: 16 бар
Матеріал корпусу: сталь
Максимальна температура: до +250 °C.
Робоче середовище: вода, пара, повітря

Клапан запобіжний фланцевий пропорційний сталевий — пружинний запобіжний клапан прямої дії, призначений для захисту трубопровідних систем від надлишкового тиску. Клапан автоматично відкривається пропорційно зростанню тиску, забезпечуючи плавне скидання робочого середовища та підтримання безпечного режиму роботи системи.

Монтаж здійснюється за допомогою фланцевого з'єднання. Клапан рекомендується встановлювати у верхній точці котла або на подавальному трубопроводі поблизу котла. Між котлом і клапаном не допускається встановлення запірної арматури.

Матеріали:

Корпус - сталь EN 1.0619
Сідло - нержавіюча сталь EN 1.4021
Тарілка - нержавіюча сталь EN 1.4021
Направляюча - нержавіюча сталь EN 1.4021
Шток - нержавіюча сталь EN 1.4021
Пружина - нержавіюча сталь EN 1.8159

Таблиця розмірів:

Діамет	DN	D	D1	D2	b	t	n-Ø	B	B1	B2	d	n	L	L1	H	кг
20х20	20	110	75	55	16	2		110	75	55	16	2	100±1,5	85±1,5	305	11
25х25	25	120	85	65	16	2		120	85	65	16	2	100±1,5	85±1,5	305	12
32х32	32	140	100	76	18	3		140	100	76	18	3	115±1,5	100±1,5	307	16
40х40	40	150	110	85	18	3		150	110	85	18	3	120±1,5	110±1,5	332	18
50х50	50	165	125	100	19	3		165	125	100	19	3	135±1,5	120±1,5	392	22
65х65	65	185	145	120	20	3		185	145	120	20	3	145±1,5	130±1,5	419	31
80х80	80	200	160	132	20	3		200	160	132	20	3	160±1,5	135±1,5	428,5	35
100х100	100	220	180	155	22	3		220	180	155	22	3	170±1,5	160±1,5	562	53
125х125	125	250	210	185	22	3		250	210	185	22	3	190±1,6	180±1,6	620	85
150х150	150	285	240	210	24	3		285	240	210	24	3	205±3	195±3	642	96
200х200	200	340	295	265	26	3		340	295	265	26	3	240±3	230±3	771	176
