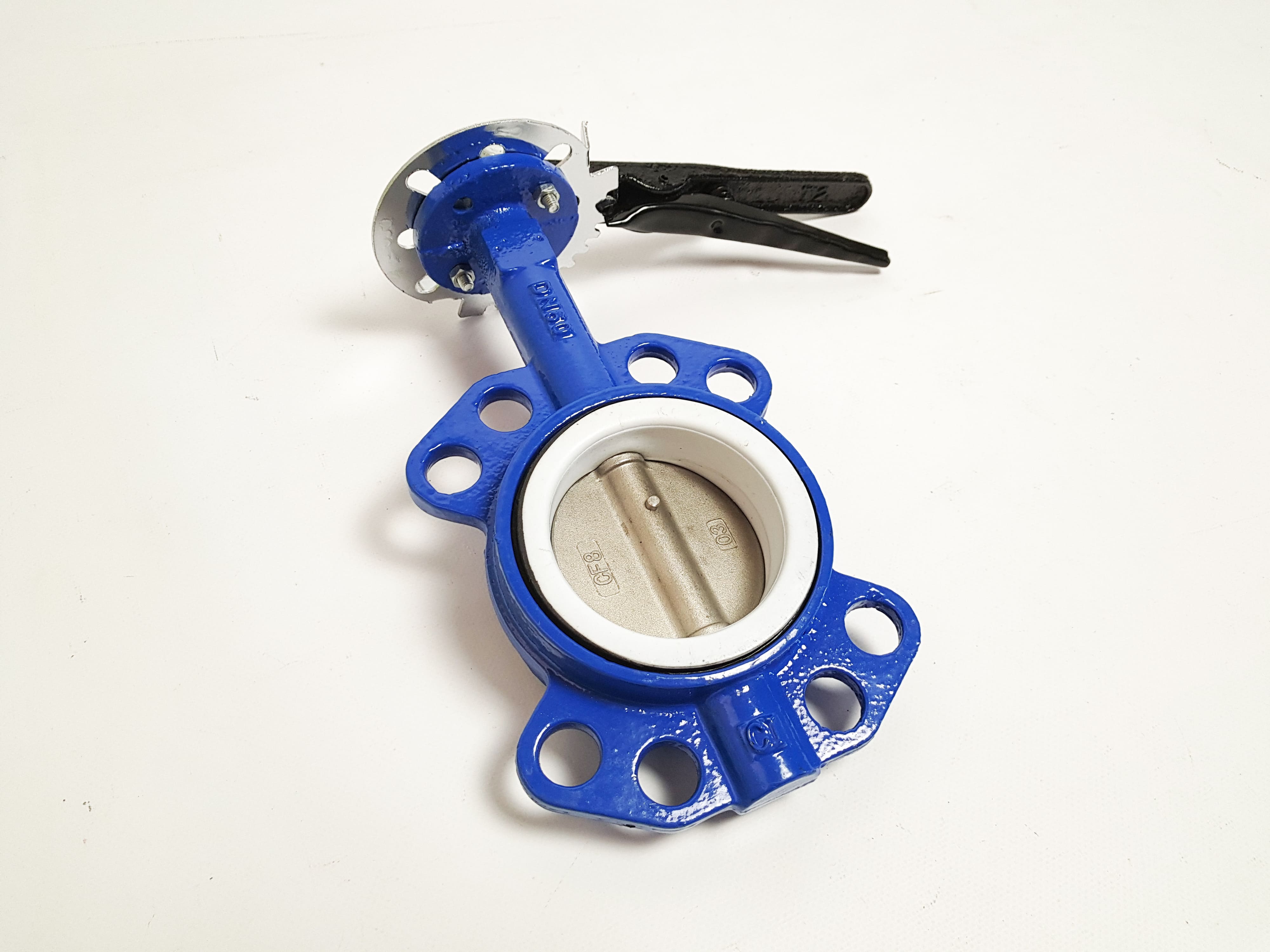

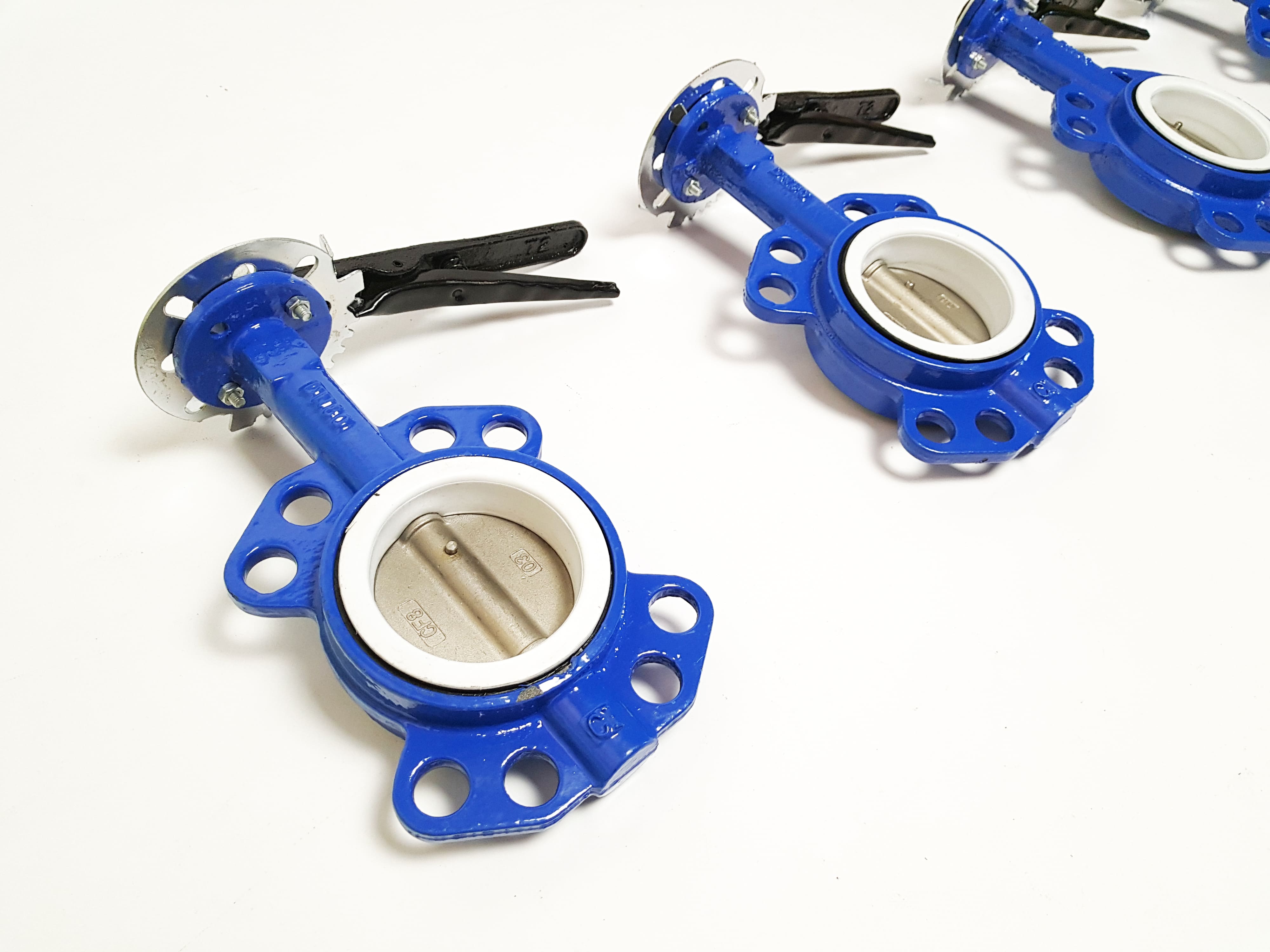

Батерфляй засувка Ду250 Ру16 PTFE нержавійка диск
15000.00₴ шт.
Умовний прохід: Ду250
Матеріал диска: нержавіюча сталь
Робочий тиск: 16 бар
Ущільнення: PTFE (фторопласт)
Батерфляй засувка Ду250 Ру16 PTFE нержавійка диск використовується на трубопроводах для регулювання і перекриття потоку середовища в різних галузях промисловості, таких як: металургійна, енергетична, нафтопереробна і т. д.
Батерфляй засувка Ду250 Ру16 PTFE нержавійка диск має литий корпус, виконаний з чавуну. Також корпус виготовляється з нержавіючої сталі або спеціальних пластмас. Запірний елемент засувки має форму диска, що повертається навколо своєї осі на 90 градусів. Диск найчастіше виконується з чавуну або нержавіючої сталі. Засувка має сідлове ущільнення, виготовлене з PTFE покриття, що може працювати з усіма агресивними середовищами, за температури від -10 °C до +130 °C і короткочасно від -40 °C до +200 °C. Засувка може монтуватися в будь-якому положенні на трубопроводі незалежно від потоку середовища, засувка двонаправлена.
Засувка Батерфляй має міжфланцеве приєднання, тобто встановлюється на трубопроводі між двома фланцями. На корпусі засувки виконані спеціальні вушка, через які вставляються шпильки для центрування засувки на трубопроводі. Приєднання згідно з ГОСТ 12820-80 і 12821-80.
Таблиця розмірів:
| Позначення | Розміри | Маса | |||||||||||||
| мм | дюйм | A | B | C | D | L | H | D1 | n-Ø | K | E | n1-Ø1 | Ø2 | G | кг |
| 50 | 2" | 161 | 80 | 42 | 52.9 | 32 | 84,4 | 120 | 4-23 | 77 | 57.15 | 4-6.7 | 12.6 | 118 | 2,5 |
| 65 | 2.5" | 175 | 89 | 44,7 | 64,5 | 32 | 96,2 | 136,2 | 4-26.5 | 77 | 57.15 | 4-6.7 | 12.6 | 137 | 3,2 |
| 80 | 3" | 181 | 95 | 45,2 | 78,8 | 32 | 61,23 | 160 | 8-18 | 77 | 57.15 | 4-6.7 | 12.6 | 143 | 3,6 |
| 100 | 4" | 200 | 114 | 52,1 | 104 | 32 | 70,80 | 185 | 4-24.5 | 92 | 69.85 | 4-10.3 | 15.77 | 156 | 4,9 |
| 125 | 5" | 213 | 127 | 54,4 | 123,3 | 32 | 82,28 | 215 | 4-23 | 92 | 69.85 | 4-10.3 | 18.92 | 190 | 7 |
| 150 | 6" | 226 | 139 | 55,8 | 155,6 | 32 | 91,08 | 238 | 4-25 | 92 | 69.85 | 4-10.3 | 18.92 | 212 | 7,8 |
| 200 | 8" | 260 | 175 | 60,6 | 202,5 | 45 | 76,35 | 295 | 4-25 | 115 | 88.9 | 4-14.3 | 221 | 268 | 13,2 |
| 250 | 10" | 292 | 203 | 65,6 | 250,5 | 45 | 92,40 | 357 | 4-29 | 115 | 88.9 | 4-14.3 | 28.45 | 325 | 19,2 |
| 300 | 12" | 337 | 242 | 76,9 | 301,6 | 45 | 105,34 | 407 | 4-29 | 140 | 107.95 | 4-14.3 | 31.6 | 403 | 32,5 |
