Батерфляй Ду200 PN16 ущільнення NBR для нафти

5400.00₴ шт.

Купити

Батерфляй Ду200 PN16 ущільнення NBR для нафти

Умовний прохід: Ду200
Робочий тиск: 16 бар
Ущільнення: NBR
Матеріал корпусу: чавун
Матеріал диска: нержавіюча сталь
Робоча температура: від -40°C до +130°C

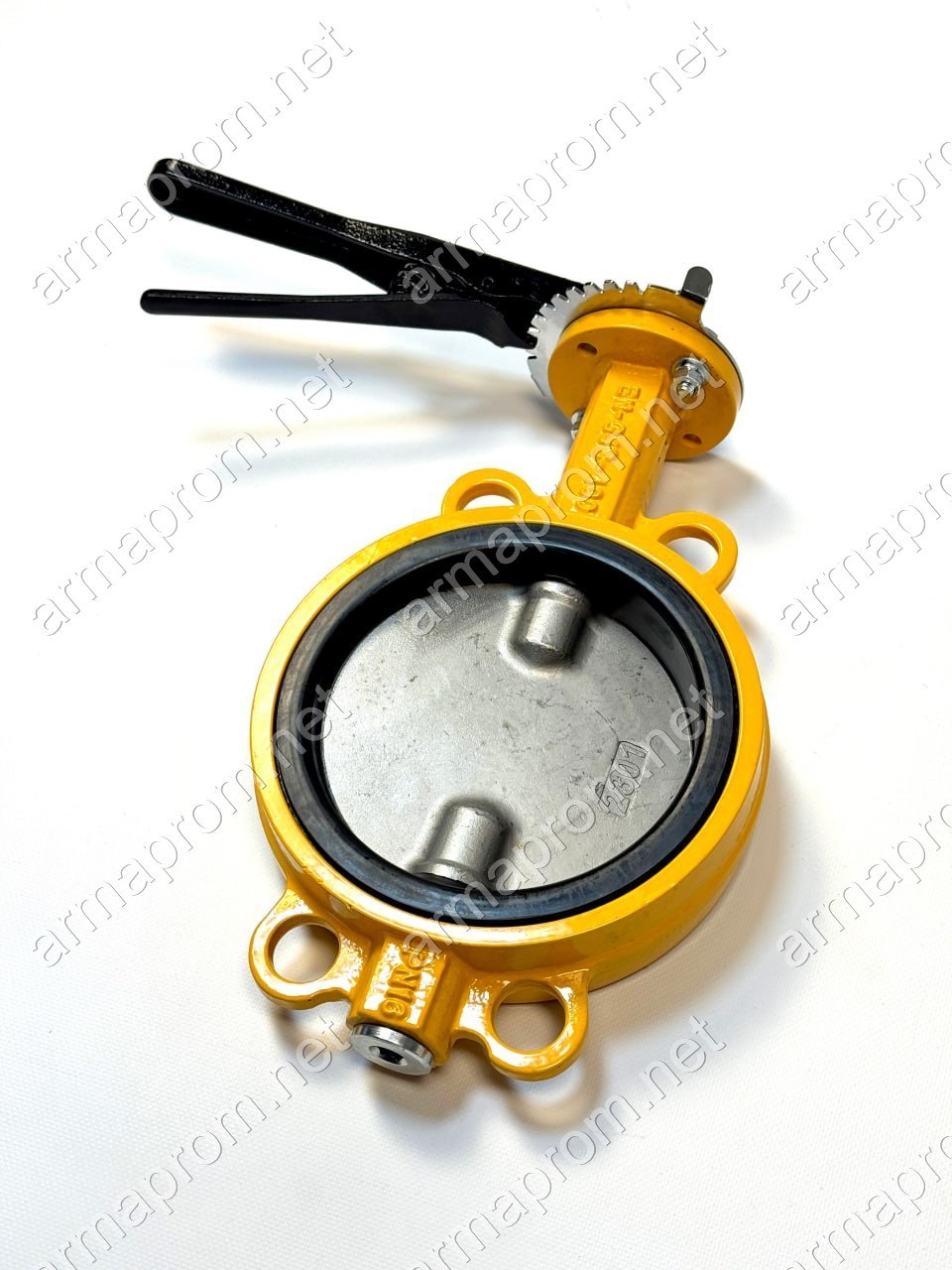

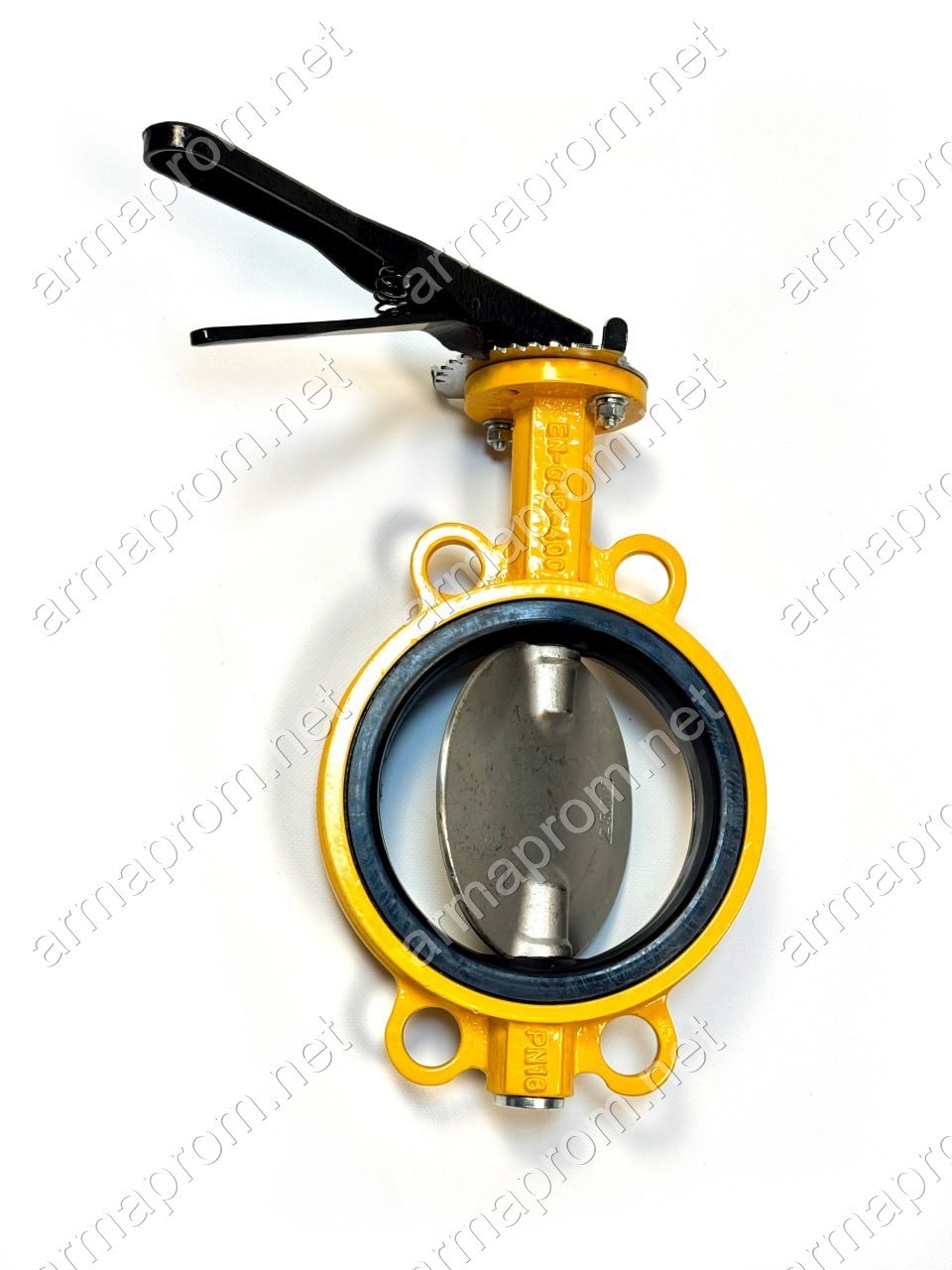

Батерфляй Ду200 PN16 ущільнення NBR для нафти — міжфланцевий дисковий затвор із посиленим чавунним корпусом з епоксидним покриттям, нержавіючим диском та ущільненням NBR (Buna-N). Призначена для надійного перекриття та регулювання потоку в трубопроводах PN10/PN16.

Баттерфляй Ду200 Ру16 відрізняється потовщеним корпусом, покращеними ущільнювальними матеріалами та модернізованою конструкцією штока, що дозволяє встановлювати електро-, пневмопривід або ручний редуктор. Ущільнення NBR стійке до масел, жирів, нафтопродуктів і широко застосовується в гідравліці, машинобудуванні та нафтопромисловості.

Міжфланцевий монтаж із універсальними отворами забезпечує сумісність із фланцями PN10 та PN16 і швидке встановлення без протікань.

Таблиця розмірів:

Позначення		Розміри													Маса
мм	дюйм	A	B	C	D	L	H	D1	n-Ø	K	E	n1-Ø1	Ø2	G	кг
50	2"	161	80	42	52.9	24	84,4	120	4-23	77	50	4-6.7	12.6	95	2,5
65	2.5"	175	89	44,7	64,5	24	96,2	136,2	4-26.5	77	50	4-6.7	12.6	137	3,2
80	3"	181	95	45,2	78,8	24	61,23	160	8-18	77	50	4-6.7	12.6	143	3,6
100	4"	200	114	52,1	104	24	70,80	185	4-24.5	92	69.85	4-10.3	15.77	156	4,9
125	5"	213	127	54,4	123,3	24	82,28	215	4-23	92	69.85	4-10.3	18.92	190	7
150	6"	226	139	55,8	155,6	24	91,08	238	4-25	92	69.85	4-10.3	18.92	212	7,8
200	8"	260	175	60,6	202,5	32	76,35	295	4-25	115	88.9	4-14.3	221	268	13.2
250	10"	292	203	65,6	250,5	32	92,40	357	4-29	115	88.9	4-14.3	28.45	325	19.2
300	12"	337	242	76,9	301,6	45	105,34	407	4-29	140	107.95	4-14.3	31.6	403	32.5
350	14"	368	267	76,5	333,3	45	91,11	467	4-30	140	107.95	4-14.3	31.6	436	41.3
400	16"	400	309	86,5	389,6	45	102,42	525	4-30	197	158.75	4-20.6	33.15	488	61
500	20''	480	361	131,8	491.6	82	101.68	650	4-30	197	158.75	4-20.6	41.15	593	128
600	24''	562	459	152	592.5	82	120.46	770	20-36	276	215.9	4-22.2	50.65	816	188
